一、概述

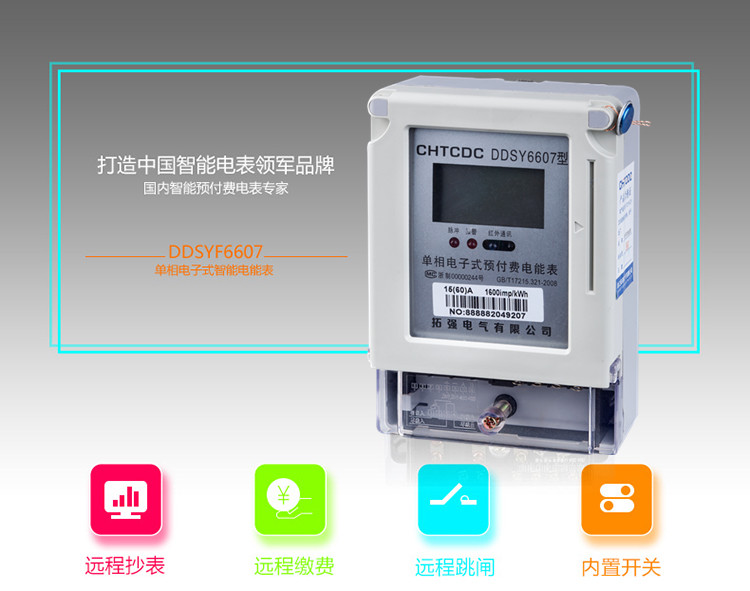

DDSY6607 wifi型 遠程單相預付費電能表,采用先進的專用集成電路設計,全自動表麵貼裝(SMT)生產工藝製造。電能表的線路設計和元器件選擇以較大的環境允差為依據,可保證整機長期穩定工作,高精度、高過載、低功耗,可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式,內置磁保持繼電器。通過控製繼電器實現控製負載的通與斷,實現督促用戶先買電後用電的功能。
主要特點:wifi聯網,應用計算機管理,先購電後用電;在額定電流範圍內能限製最大使用功率(由供電部門限定);短信通知或自動斷電告警用戶購電;電量為零時,自動拉閘斷電;並具有一定的防竊電軟件設計等。

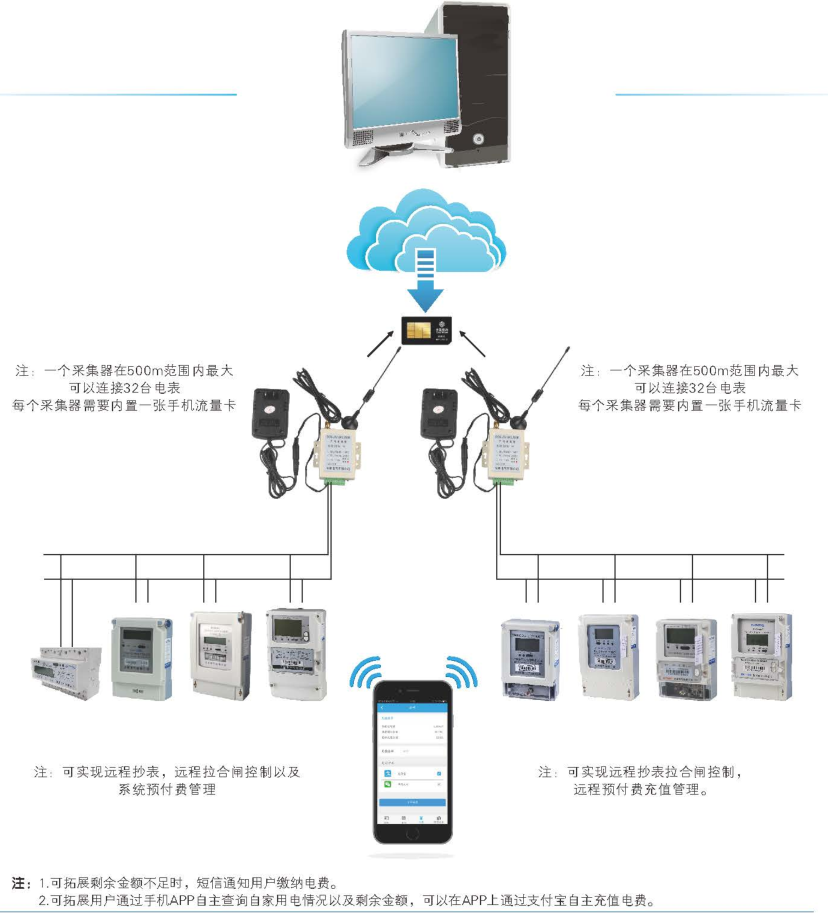

產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電係統第3部分:預付費電能表》的全部技術要求。本儀表符合GB/T 17215.321-2008和 485通訊 DL/T 645-1997/2007標準。具有485跟紅外通訊,遠程拉合閘斷電送電,遠程充值,遠程抄表,無需連線,電表安裝好連接wifi即可遠程控製。
二、工作原理
1、工作原理圖
電能表由分壓器取得電壓采樣信號,分流器取得電流采樣信號,經乘法器得到電壓電流乘積信號,再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈衝,通過分頻,驅動步進電機計量電度。
電能計量脈經光電耦合器送CPU處理,運算後存儲於存儲器中。由計算機管理信息係統,通過IC卡讀寫器,寫入一定電量和監控要求的IC卡輸入表內微處理器係統,經CPU運算後,提供顯示、報警狀態信號。

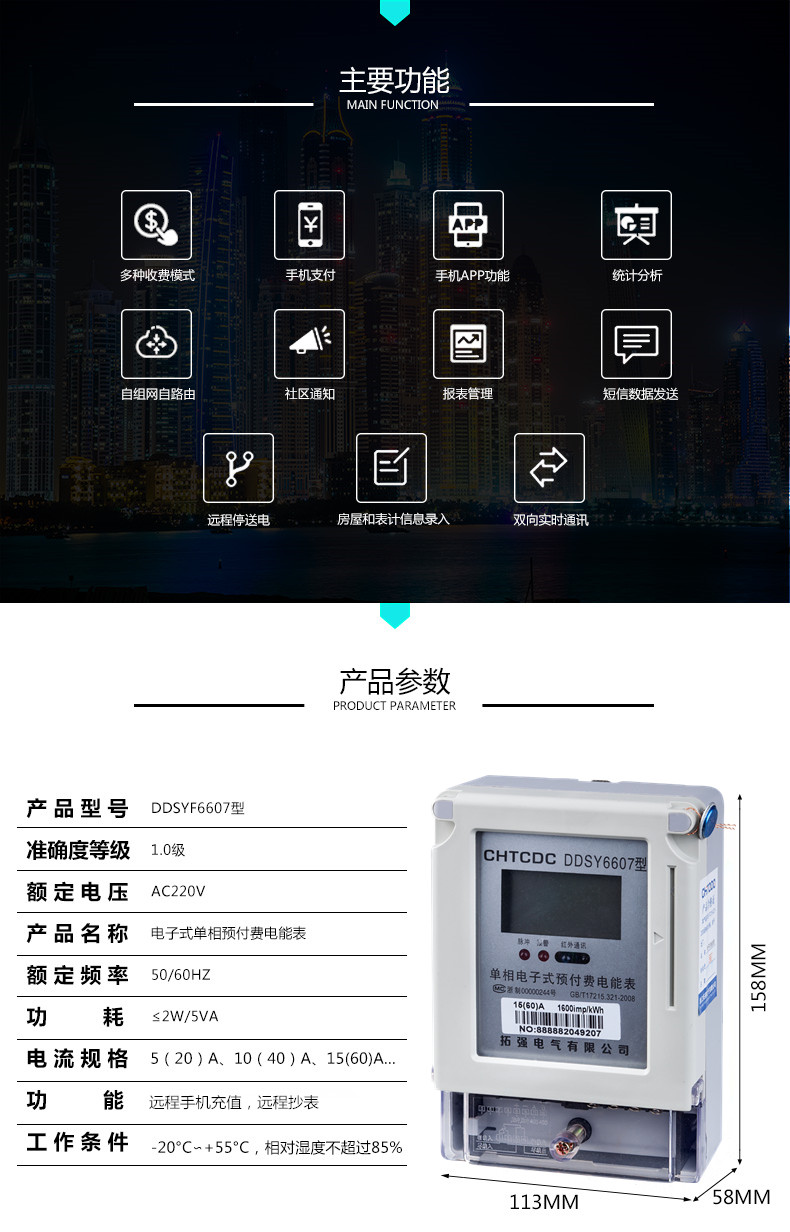

三、規格型號及技術參數:
1、規格型號
規格
型號
精度等級
電壓規格
(V)
電流規格(A)
DDSY6607
1.0
220
5(20)、10(40)、20(80)
2、主要技術參數:
a、基本誤差:
負載電流
功率因數
百分數誤差限(%)
0.05Ib≤I<0.1Ib
±1.0
0.1Ib≤I≤Imax
±0.6
0.1Ib≤I<0.2Ib
0.5(滯後) 0.8(超前)
0.2Ib≤I≤Imax
b、氣參數(參比條件):
起動電流: 0.4 % Ib
功耗:電壓線路<1.0W,3.0VA;
電流線路 < 1.0VA
潛動:具有邏輯防潛動電路
電壓範圍: 220V±10%
工作溫度範圍:-25℃~ +65℃
掉電數據存貯時間>20年
