一、概述
DTSY6607型電子式三相預付費電能表,采用先進的專用集成電路設計,全自動表麵貼裝(SMT)生產工藝製造。電能表的線路設計和元器件選擇以較大的環境允差為依據,可保證整機長期穩定工作,高精度、高過載、低功耗,可靠性能高。采用符合國際標準的先進的智能IC卡技術實現預付費方式,內置磁保持繼電器。通過控製繼電器實現控製負載的通與斷,實現督促用戶先買電後用電的功能。
產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T 18460.3-2001 《IC卡預付費售電係統第3部分:預付費電能表》的全部技術要求。
二、工作原理

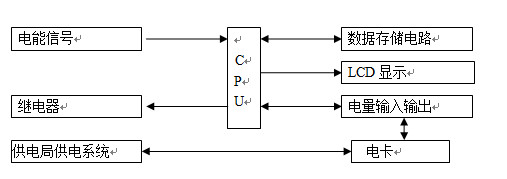

1、工作原理圖
電能表由分壓器取得電壓采樣信號,分流器取得電流采樣信號,經乘法器得到電壓電流乘積信號,再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈衝,通過分頻,驅動步進電機計量電度。
電能計量脈經光電耦合器送CPU處理,運算後存儲於存儲器中。由計算機管理信息係統,通過IC卡讀寫器,寫入一定電量和監控要求的IC卡輸入表內微處理器係統,經CPU運算後,提供顯示、報警狀態信號。
三、規格型號及技術參數:
1、規格型號
規格
型號
精度等級
電壓規格
(V)
電流規格(A)
DTSY6607
1.0
220
5(20)、10(40) 、20(80)
2、主要技術參數:
a、基本誤差:
負載電流
功率因數
百分數誤差限(%)
0.05Ib≤I<0.1Ib
±1.0
0.1Ib≤I≤Imax
±0.6
0.1Ib≤I<0.2Ib
0.5(滯後) 0.8(超前)
0.2Ib≤I≤Imax
b、氣參數(參比條件):
起動電流: 0.4 % Ib
功耗:電壓線路<1.0W,3.0VA;
電流線路 < 1.0VA
潛動:具有邏輯防潛動電路
電壓範圍: 220V±10%
工作溫度範圍:-25℃~ +65℃
掉電數據存貯時間>20年
四、安裝與使用
1、電表在出廠時經檢驗合格,並加封鉛印,可安裝使用,如無鉛封或貯存過久,應請有關部門重新校驗加封,方可安裝使用。
2、電表應安裝在幹燥通風的地方,安裝電表的底板應固定在堅固耐火,不易振動的牆上,電表高度約1.8m左右。

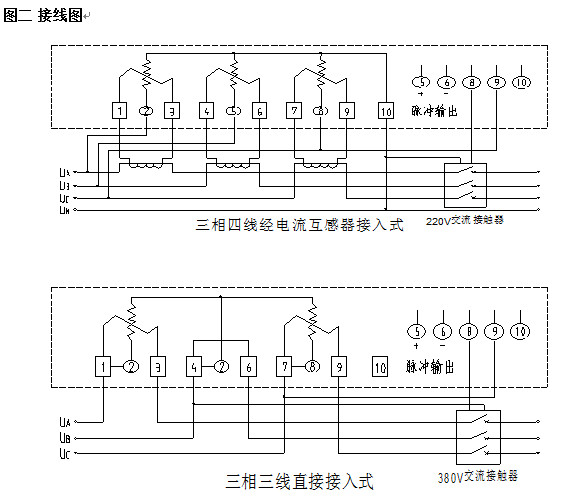

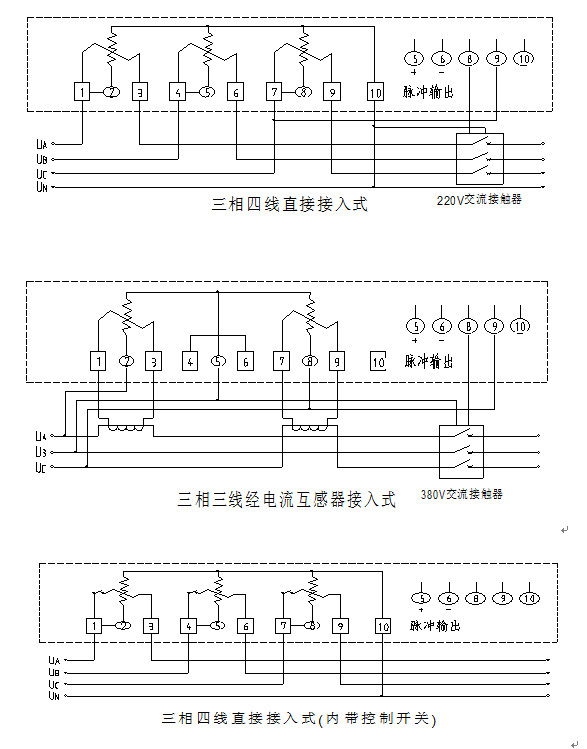

3、按圖一、圖二安裝和接線,擰緊接線螺釘,並緊固端鈕盒內連接板。
4、經互感器接入式電表其示數須乘以變比後,才是實際電能數。
5、一表一卡:用戶持有的IC卡不能互換,遺失時應到供電部門(售電處)補購一張。
6、購電準備:購電前,用戶須將IC卡插入卡座一次,便於將表內數據送回計算機數據庫。
7、購電方式:售電時,將IC卡插入IC卡讀寫器,同時操作計算機,將用
戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。
8、電卡使用:將購電卡插入卡座內,如是有效購電卡,則電表自動將數據讀入表內,LCD表顯示屏依次顯示:剩餘金額、購電金額、總購金額、總用電量、用戶編號、常數,拔卡請妥善保存。
9、運行顯示:電表運行過程中,輪流顯示表內剩餘金額、購電金額、總購金額、總用電量、用戶編號、常數。
10、超容報警:電表運行過程中,如果“報警指示燈”快速閃爍顯示,則警告用戶已超容用電。如該電表被設置為超容斷電限容方式,則超容用電60秒後,將拉閘3分鍾;如用戶插卡響應可立即恢複供電。
11、 囤積限量:如果購電量+剩餘電量>囤積限量(10000kWh),則購電量不讀入,顯示器顯示“Error=10”提示,卡內電量仍有效。
12、 預警提醒:當表內剩餘電量小於“聲光報警電量”時,“報警指示燈”將閃爍(間隔為1秒)顯示提醒用戶購電。
13、 斷電警告:當表內剩餘電量小於“拉閘報警電量”時,“報警指示燈”常亮,液晶上顯示“拉閘”提示符,繼電器拉閘,此時用戶可以將購電卡插入電表一次,電表會合閘,“報警指示燈”繼續常亮,此時用戶應將快去供電部門購電,以免不能及時購電而無法用電。如果拉閘後找不到本表IC卡,可借用鄰居IC卡插入,以恢複供電。
14、 購電提醒:當表內剩餘電量小於“報警電量”時,“報警指示燈”將常亮提醒。
15、 故障申報:剩餘電量顯示為零或負值時,顯示“拉閘”提示符,如電表仍繼續運行,用戶應立即購電,並主動向供電部門反映情況。

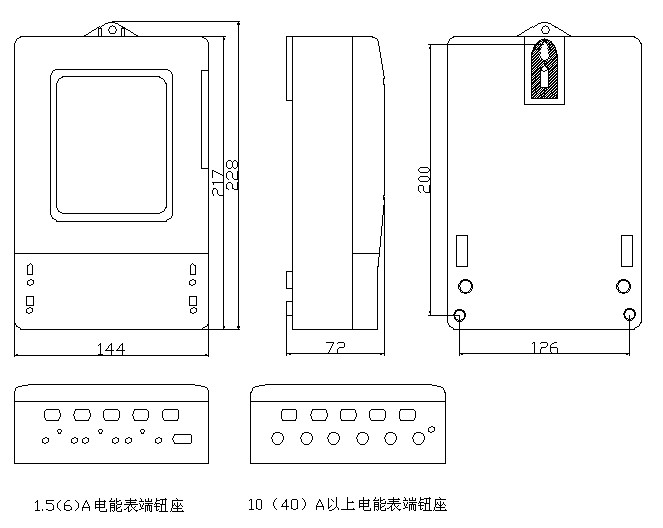

圖一 外形圖

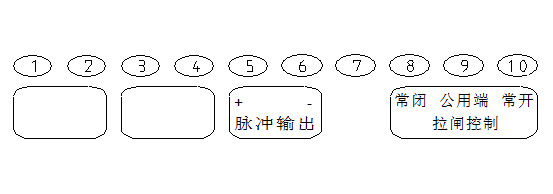

功能端子接線
